Yer Üstü Kuru Hidrantlar

Yangına müdahalede profesyonel ekiplerin ve itfaiyenin su kaynağı olan hidrantlar, uzun yıllar işlevselliğini koruyacak ve acil durumlarda fark edilecek şekilde tasarlanmıştır. Riskli bölgelere uzaktan müdahale imkanı tanıyan ve kullanıldığı mekanlarda dış hava şartlarına dayanım sağlayabilecek özelliklerle donatılmasının yanı sıra, acil durumlarda kolay erişim sağlayan tasarımı, estetik açıdan “güvenli ortam” havası yaratmanızı sağlar.

Yer Üstü Kuru Hidrantlar
Yer Üstü Kuru Hidrantlar
Yer Üstü Kuru Hidrantlar

GENEL ÖZELLİKLER

  • Gövdesi içerisinde su bulundurmayan, soğuk hava şartlarında donmalara karşı dayanıklı, kuru tip olarak tasarlanmıştır.
  • Kullanım sonrası gövde içerisindeki suyu tahliye etmesi için otomatik drenaj vanası mevcuttur.
  • Gövde kısmı döküm çelik olup, EN 1503-3’e göre ve EN-GJL-250 malzeme üzeri RAL 3002 kırmızı epoksi (toprak üstü), RAL 9005 siyah epoksi (toprak altı) kaplamadır.
  • Tip A : Kırılmaz veya Tip C : Kırılabilir özelliklerde olabilmektedir.
  • Tip C : Kırılabilir özellikteki modellerin toprak üstü kısmı bir darbenin ardından zarar gördüğünde ana vanası kapalı kalacak şekildedir ve kullanım kolaylığı sağlanmıştır.
  • Tüm iç parçaları kazı çalışması yapmaya gerek kalmadan değiştirilebilecek şekildedir ve bakım, onarım kolaylığı sağlanmıştır.

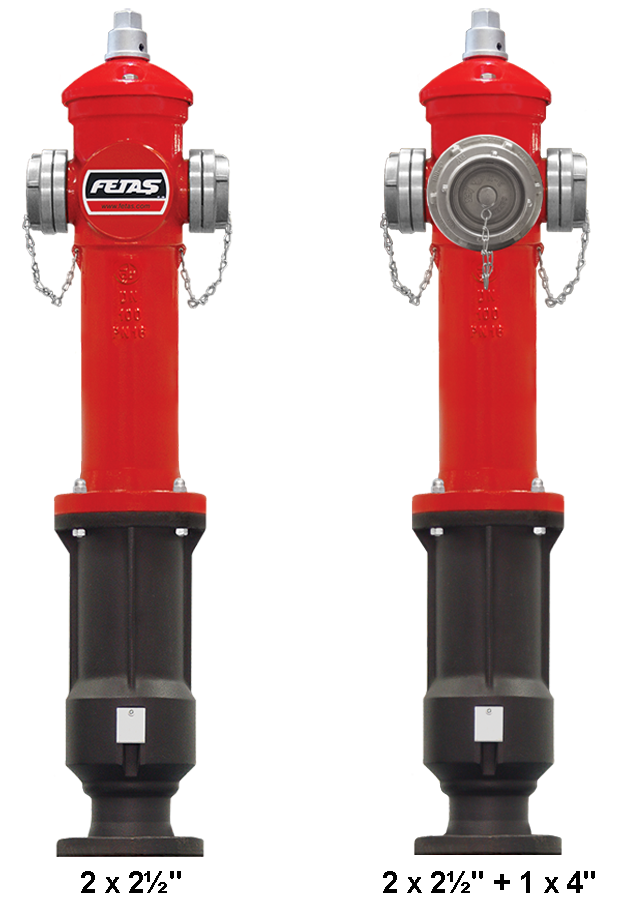

  • Standart 2 adet çıkışlı olup, storz tip alüminyum rakor ve körtapalıdır.
  • İstenildiğinde 3 adet çıkışlı olup, farklı tip körtapalı yapılabilmektedir. (örn: BS,NH,GOST v.s.)
  • Su çıkışları DN 80 modellerde 2” (DN 52), DN 100 ve DN 150 modellerde 2 ½” (DN 65) ölçülerindedir.
  • Vana kutusu içerisinde, sızdırmazlık mekanizması, otomatik drenaj vanası ve bu ikisini işletim parçası Sistemin uzun ömürlü olması ve farklı aşınmaları önlemek için bu parçaların tamamı pirinç malzemeden imal edilmiştir.
  • Hidrantın üstünde bulunan açma-kapama kapağı, elle kolaylıkla döndürülebildiği gibi, hidrant anahtarının kullanımına da uygun tasarlanmıştır.
  • Her bir ürün %100 basınç testine tabi tutulmuş olup, kalite kontrolden geçmektedir.



GALERİ
Yer Üstü Kuru Hidrantlar Yer Üstü Kuru Hidrantlar Yer Üstü Kuru Hidrantlar

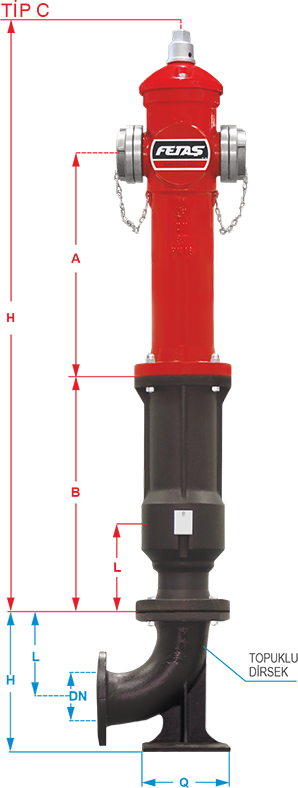

DN 80

  • RAL 3002

    ÖLÇÜLER (mm)
MODEL TİP B
Toprak altında kalan kısım		 A L H SU ÇIKIŞI İNDİR
F1610 A 500 450 180 1200 2 x 2" PDF | DWG
F1611 A 700 450 180 1400 2 x 2" PDF | DWG
F1612 A 960 450 180 1660 2 x 2" PDF | DWG

F1710 C 500 450 180 1200 2 x 2" PDF | DWG
F1711 C 700 450 180 1200 2 x 2" PDF | DWG
F1712 C 960 450 180 1660 2 x 2" PDF | DWG

F1660 A 500 450 180 1200 2 x 2½" + 1 x 4" PDF | DWG
F1661 A 700 450 180 1400 2 x 2½" + 1 x 4" PDF | DWG
F1662 A 960 450 180 1660 2 x 2½" + 1 x 4" PDF | DWG

F1760 C 500 450 180 1200 2 x 2½" + 1 x 4" PDF | DWG
F1761 C 700 450 180 1400 2 x 2½" + 1 x 4" PDF | DWG
F1762 C 960 450 180 1660 2 x 2½" + 1 x 4" PDF | DWG

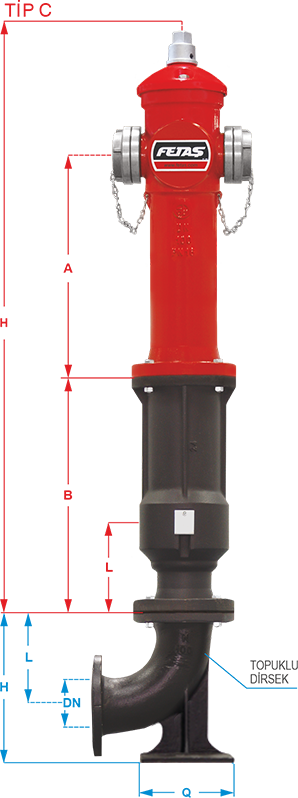

DN 100

  • RAL 3002

    ÖLÇÜLER (mm)
MODEL TİP B
Toprak altında kalan kısım		 A L H SU ÇIKIŞI İNDİR
F1615 A 500 450 200 1220 2 x 2½" PDF | DWG
F1616 A 700 450 200 1420 2 x 2½" PDF | DWG
F1617 A 960 450 200 1680 2 x 2½" PDF | DWG

F1715 C 500 450 200 1220 2 x 2½" PDF | DWG
F1716 C 700 450 200 1420 2 x 2½" PDF | DWG
F1717 C 960 450 200 1680 2 x 2½" PDF | DWG

F1665 A 500 450 200 1220 2 x 2½" + 1 x 4" PDF | DWG
F1666 A 700 450 200 1420 2 x 2½" + 1 x 4" PDF | DWG
F1667 A 960 450 200 1680 2 x 2½" + 1 x 4" PDF | DWG

F1765 C 500 450 200 1220 2 x 2½" + 1 x 4" PDF | DWG
F1766 C 700 450 200 1420 2 x 2½" + 1 x 4" PDF | DWG
F1767 C 960 450 200 1680 2 x 2½" + 1 x 4" PDF | DWG

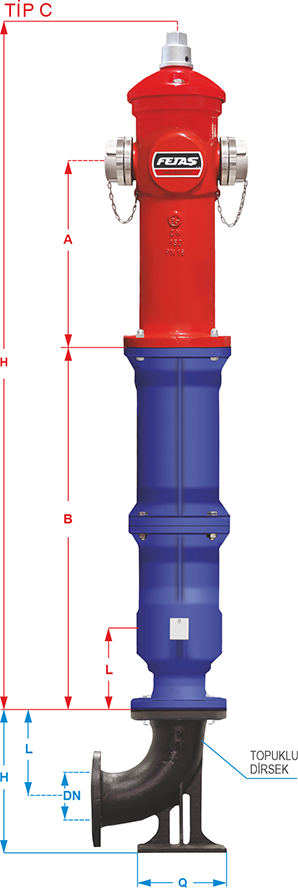

DN 150

  • RAL 3002

    ÖLÇÜLER (mm)
MODEL TİP B
Toprak altında kalan kısım		 A L H SU ÇIKIŞI İNDİR
F1625 A 500 450 200 1255 2 x 2½" PDF | DWG
F1626 A 700 450 200 1455 2 x 2½" PDF | DWG
F1627 A 985 450 200 1740 2 x 2½" PDF | DWG

F1725 C 500 450 200 1255 2 x 2½" PDF | DWG
F1726 C 700 450 200 1455 2 x 2½" PDF | DWG
F1727 C 985 450 200 1740 2 x 2½" PDF | DWG

F1675 A 500 450 200 1255 2 x 2½" + 1 x 4" PDF | DWG
F1676 A 700 450 200 1455 2 x 2½" + 1 x 4" PDF | DWG
F1677 A 985 450 200 1740 2 x 2½" + 1 x 4" PDF | DWG

F1775 C 500 450 200 1255 2 x 2½" + 1 x 4" PDF | DWG
F1776 C 700 450 200 1455 2 x 2½" + 1 x 4" PDF | DWG
F1777 C 985 450 200 1740 2 x 2½" + 1 x 4" PDF | DWG

Topuklu Dirsek

  • RAL 9005

  • TEKNİK

MODEL DN L Q H İNDİR
F 0190 80 165 180 275 PDF | DWG
F 0191 100 180 200 305
F 0225 150 190 155 330
